سیستم‌های موقعیت‌یابی و ناوبری داخلی مبتنی بر بیکن‌های BLE
معرفی فناوری BLE و بیکن‌ها برای موقعیت‌یابی داخلی، مزایا و معایب، یافتن جهت با AoA و AoD و حوزه‌های کاربردی.
برای سال‌های طولانی، GPS به‌عنوان بهترین راهکار برای تعیین موقعیت اشیا در نظر گرفته می‌شد. با این حال، این فناوری به‌ویژه هنگام حرکت در فضاهای داخلی با محدودیت‌هایی مواجه است، به همین دلیل در دنیای مدرن به‌تدریج با Bluetooth® جایگزین می‌شود. در حال حاضر، Bluetooth® Low Energy احتمالاً یکی از مناسب‌ترین راهکارهای فناورانه برای موقعیت‌یابی داخلی است که امکان توسعه سیستم‌های ناوبری کارآمد را فراهم می‌کند.
Bluetooth® Low Energy (BLE) چیست؟
Bluetooth® Low Energy (BLE) یک فناوری بی‌سیم مبتنی بر فرکانس رادیویی است که به دلیل مصرف بسیار پایین توان در اوج عملکرد شناخته می‌شود. این فناوری به‌طور گسترده در سیستم‌های موقعیت‌یابی و ناوبری داخلی مبتنی بر Bluetooth® استفاده می‌شود و توسط بسیاری از دستگاه‌های مدرن از جمله رایانه‌های شخصی، گوشی‌های هوشمند و لپ‌تاپ‌ها پشتیبانی می‌گردد.
BLE نخستین بار در سال ۲۰۱۰ به‌عنوان جایگزینی برای نسخه پیشین Bluetooth® Classic معرفی شد. این فناوری به‌سرعت در میان توسعه‌دهندگان مورد توجه قرار گرفت و منجر به استفاده گسترده از آن برای انتقال داده از طریق سیگنال‌های Bluetooth® شد. بسیاری از برنامه‌های کاربردی مدرن پس از سال ۲۰۱۳ توسعه یافتند، زمانی که شرکت اپل نخستین پروتکل ارتباطی بیکن خود با نام iBeacon را معرفی کرد.
ناوبری با Bluetooth® چگونه کار می‌کند؟
موقعیت‌یابی داخلی مبتنی بر Bluetooth® با استفاده از بیکن‌های ویژه انجام می‌شود. بیکن‌های BLE حسگرهای کوچکی هستند که توسط دستگاه‌های پشتیبانی‌کننده از Bluetooth® Low Energy شناسایی می‌شوند. این بیکن‌ها می‌توانند در مکان‌های ثابت مانند دیوارها و سقف‌ها نصب شوند یا روی اشیای متحرک قرار گیرند. این بیکن‌ها با باتری‌های داخلی با طول عمر بالا تغذیه می‌شوند که بدون تعویض تا پنج سال قابلیت کار دارند. به دلیل ابعاد بسیار کوچک، آنها به‌طور گسترده در راهکارهای مختلف مکان‌یابی مورد استفاده قرار می‌گیرند.
سیستم ناوبری مبتنی بر Bluetooth® از طریق یک برنامه موبایلی اجرا می‌شود. گوشی هوشمند سیگنال‌های Bluetooth® را از بیکن‌های موجود در محل دریافت کرده و اطلاعات مشخصی مانند داده‌های موقعیت، مسیرهای دسترسی به مکان‌های مورد نظر، تبلیغات و اعلان‌های پوش را به کاربران ارسال می‌کند.
برای اجرای پروژه، می‌توان از دو فناوری استفاده کرد
- iBeacon – یک سیستم موقعیت‌یابی داخل ساختمان که امکان تبادل داده بین دستگاه‌های Bluetooth® Low Energy و بیکن‌ها را فراهم می‌کند. این فناوری در سال ۲۰۱۳ توسعه یافت و از آن زمان تاکنون به‌طور فعال مورد استفاده قرار گرفته است.
- Eddystone – یک استاندارد جدید برای عملکرد بیکن‌ها از سوی گوگل. این فناوری نسخه توسعه‌یافته Bluetooth® Low Energy محسوب می‌شود و از قابلیت کلیدی بیکن‌ها برای ارسال یک کد شناسایی منحصربه‌فرد در فواصل کوتاه از طریق سیگنال‌های Bluetooth® استفاده می‌کند.
مزایا و معایب سیستم‌های ناوبری و موقعیت‌یابی مبتنی بر Bluetooth®
موقعیت‌یابی داخلی با بیکن‌های Bluetooth® مزایای گسترده‌ای برای توسعه پروژه‌ها دارد. با استفاده از این فناوری، جهت‌یابی در ساختمان‌های بزرگ آسان می‌شود، اشیای مورد نظر به‌سرعت پیدا می‌شوند و امکان انجام تحلیل‌های مربوط به بازدیدها و جابه‌جایی‌ها در فضای داخلی فراهم می‌گردد.
مزایای اصلی موقعیت‌یابی و ناوبری مبتنی بر Bluetooth® Low Energy عبارت‌اند از
- سهولت مدیریت سیستم: تعیین موقعیت کاربران یا ناوبری داخلی به مهارت یا دانش تخصصی نیاز ندارد. تمام اطلاعات لازم روی نقشه دیجیتال در دستگاه موبایل نمایش داده می‌شود.
- بهره‌وری انرژی: باتری‌های داخلی بیکن‌ها می‌توانند به‌صورت مداوم برای سال‌ها کار کنند. سیستم مصرف انرژی پایینی دارد و به نگهداری فنی پیچیده نیاز ندارد.
- دقت بالای تعیین موقعیت اشیا: راهکارهای موقعیت‌یابی داخلی مبتنی بر Bluetooth® می‌توانند اشیا را با دقتی تا چند متر ردیابی کنند.
- سهولت نصب: بیکن‌ها و درگاه‌های BLE به‌راحتی نصب و متناسب با نیاز کاربران پیکربندی می‌شوند. در صورت نیاز، امکان یکپارچه‌سازی آنها با سایر فناوری‌های بی‌سیم نیز وجود دارد.
در کنار مزایا، سامانه موقعیت‌یابی داخلی مبتنی بر بیکن بلوتوث® دارای برخی معایب است
- برد محدود: ردیابی موقعیت به محدوده انتقال سیگنال تا ۳۰ متر محدود است.
- نیاز به تجهیزات اضافی: برای عملکرد صحیح سیستم، استفاده از بیکن‌ها و دستگاه‌های خوانش لازم است. تعداد این دستگاه‌ها بستگی به اندازه فضای داخلی دارد، اما به طور کلی سرور برای تعیین موقعیت نیاز به سیگنال از حداقل سه گیرنده دارد.
- نیاز به برنامه‌های کاربری: ناوبری و موقعیت‌یابی داخلی بدون نصب پیش‌فرض برنامه روی گوشی هوشمند کاربر امکان‌پذیر نیست.
یافتن جهت با بلوتوث®
یافتن جهت بلوتوث® امکان تعیین جهت سیگنال‌های رادیویی ارسالی بین گوشی هوشمند کاربر و نقاط ثابت مرجع را فراهم می‌کند. دو معماری متفاوت برای این منظور استفاده می‌شود:

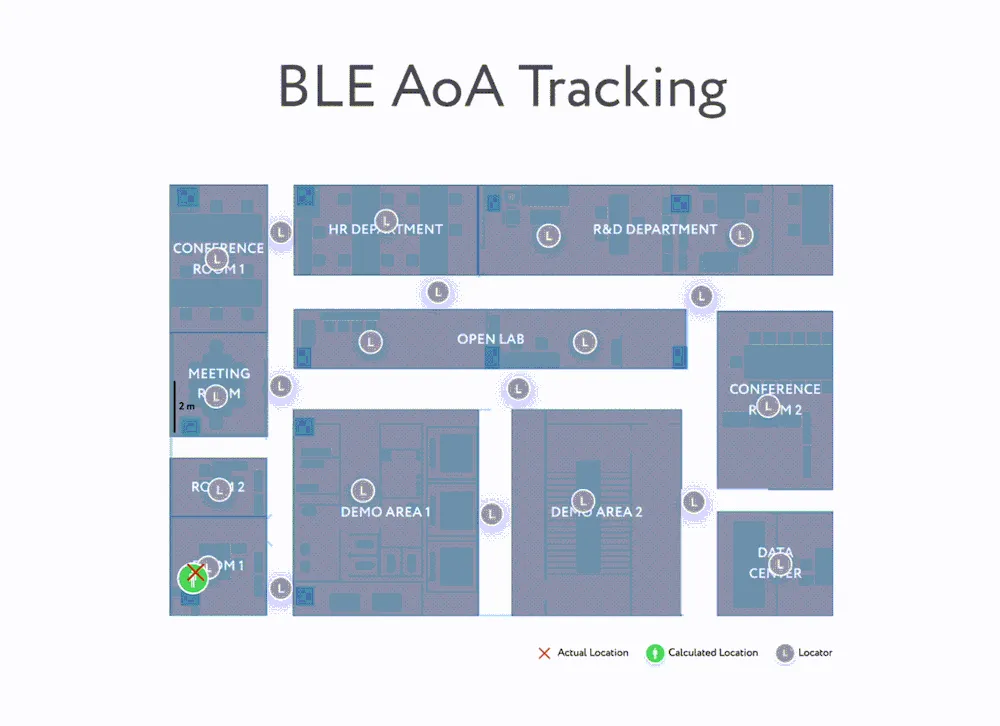

زاویه ورود (AOA)
این معماری برای ردیابی موقعیت در زمان واقعی استفاده می‌شود و بر اساس زاویه‌ای است که سیگنال رادیویی به نقطه مرجع می‌رسد. فناوری بلوتوث® با استفاده از دستگاه دریافت‌کننده، جهت‌های زاویه‌ای (ارتفاع و سمت) را محاسبه می‌کند و موقعیت‌یابی داخلی با بلوتوث® را با دقت تا ۱ متر امکان‌پذیر می‌سازد. دستگاه فرستنده دارای یک آنتن است، در حالی که دستگاه گیرنده حداقل دو آنتن دارد. با تحلیل اختلاف فاز بین سیگنال‌های رادیویی، زاویه ورود تعیین شده و جهت دریافت سیگنال‌ها محاسبه می‌شود.
زاویه خروج (AoD)
این معماری برای سناریوهای ناوبری اشیاء استفاده می‌شود. این روش بر اساس تعیین موقعیت با در نظر گرفتن زاویه خروج سیگنال‌های رادیویی است. در این معماری، دستگاه فرستنده چندین آنتن دارد، در حالی که دستگاه گیرنده تنها یک آنتن دارد. دستگاه فرستنده پالس‌ها را از هر آنتن ارسال می‌کند و سپس اختلاف فاز بین این سیگنال‌های رادیویی تحلیل می‌شود تا زاویه انحراف تخمین زده شده و جهت ارسال پالس‌ها مشخص شود.
موقعیت‌یابی و ناوبری با بیکن‌ها: حوزه‌های کاربردی
ناوبری داخلی با بیکن‌ها در بسیاری از حوزه‌ها کاربرد موفق داشته است. رایج‌ترین آنها عبارتند از:
- مراقبت‌های بهداشتی. با استفاده از سیستم ناوبری بیکن بلوتوث®، بیماران می‌توانند به‌راحتی در مؤسسات پزشکی بزرگ مسیر‌یابی کنند، اتاق‌های مورد نیاز را پیدا کنند و اطلاعات مربوط به نوبت پزشک را دریافت کنند.
- صنعت. موقعیت‌یابی با بلوتوث® LE امکان بهینه‌سازی فرآیندهای تولید و نظارت بر دارایی‌های شرکت را فراهم می‌کند. هر شیئی که نیاز به ردیابی دارد با یک برچسب کوچک حاوی بیکن مجهز می‌شود. موقعیت و عملکرد شیء در هر زمان در رابط وب نمایش داده می‌شود.
- انبارها. بیکن‌های بلوتوث® LE می‌توانند روی اشیای مهم و گران‌قیمت قرار داده شوند. وقتی بیکن از محدوده تعریف‌شده خارج شود، سیگنال هشدار فعال می‌شود یا سیستم اطلاعیه امنیتی دریافت می‌کند.
- حمل‌ونقل. بیکن‌های بلوتوث® امکان ناوبری راحت برای مسافران خطوط هوایی یا ریلی در مراکز حمل‌ونقل را فراهم می‌کنند. با استفاده از برنامه‌های اندروید و iOS، مسافران می‌توانند مسیرهای مورد نیاز یا اشیای مهم مانند دستگاه‌های خودپرداز، اتاق‌های استراحت و دفاتر بلیط را پیدا کنند.
راه‌حل متن‌باز ناوگان
شرکت ناوگان، ارائه‌دهنده پیشرو در حوزه موقعیت‌یابی و ناوبری داخلی، یک راه‌حل نوآورانه متن‌باز ارائه می‌دهد که به توسعه‌دهندگان امکان می‌دهد الگوریتم‌های پیشرفته ناوبری و مسیر‌یابی را در پروژه‌های خود ادغام کنند. با متن‌باز بودن، هر کسی می‌تواند به کد منبع دسترسی داشته باشد، آن را بررسی، اصلاح و بهبود دهد و همکاری و نوآوری در جامعه توسعه‌دهندگان را تقویت کند. راه‌حل متن‌باز ما شامل مجموعه‌ای از الگوریتم‌ها است که برای ناوبری داخلی قابل استفاده هستند، مانند برآوردگر موقعیت، مکان‌یابی با نقشه رادیویی و پردازش پس از حل مسئله. این الگوریتم‌ها در صنایع مختلف از جمله مراقبت‌های بهداشتی، حمل‌ونقل و خرده‌فروشی کاربرد دارند.
شرکت ناوگان در توسعه ابزارهای مؤثر موقعیت‌یابی برای کسب‌وکارها تخصص دارد و راه‌حل فناوری برای ناوبری داخلی با بیکن‌های بلوتوث® ارائه می‌دهد. همکاری با ما امکان دسترسی به یک SDK آسان و کاربردی را فراهم می‌کند که خدمات گسترده‌ای بر اساس تشخیص دقیق موقعیت کاربر و مسیر‌یابی در ساختمان‌ها ارائه می‌دهد.
